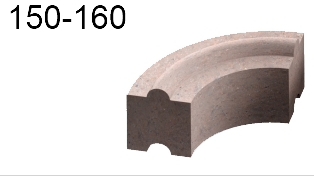

Akumulační obkladový prstenec magnetitový

AKUMOL-M-DN170 pro kouřovody 150 až 160, segment 4,8 kg (kruh 19,1 kg)

216 ks skladem
Akumulační magnetitový tahový systém pro krbové vložky KOBOK, AKUMOL-M-DN170 pro kouřovody 150 až 160, segment 4,8 kg (kruh 19,1 kg)
Kód produktu 720.OP00000004
Výrobce profikrby
Doprava Toptrans 24 hodin
Cena 485,55 401.28 Kč bez DPH
Úvod Parametry Související zboží

Parametry

Segment akumulačního prstence pro kouřovod 150 až 160 mm
Materiál magnetit
Obsah Al2O3 1,0-2,5 %
Obsah SiO2 4-10 %
Obsah Fe2O3 90 %
Obsah MgO 0,5-1,5 %
Obsah CaO 0,4-2,5 %
Objemová hmotnost 3740-4150 kg/m3
Zdánlivá pórovitost 17,5 %
Pevnost v tlaku za studena 50 MPa
Odolnost při změně teploty 30 cykly
Tepelná vodivost při: 200 °C 3,4 W/K.m
Tepelná vodivost při: 400 °C 2,6 W/K.m
Tepelná vodivost při: 600 °C 2,1 W/K.m
Počet segmentů do kruhu 4 ks
Hmotnost 4,8 kg
Tloušťka 80 mm
Výška (vez výstupku) 80 mm
